DW系列 工業大風扇 · 更安全更可靠
DW系列是基于空氣動力學原理的新型HVLS節能超大工業扇,超低能耗卻擁有超大覆蓋面積,擁有輪轂葉柄連接設計、轉動吸振及抗撞擊緩沖功能等大風扇安全保障體系,
工業大風扇通過第三方破壞性測試,
關鍵部件通過FCC、CE、ROHS 、CCC、CSA、GL、UL認證。
Kingfans HVLS節能超大工業扇廣泛應用于廠房車間、物流倉儲、公共場所、商業場所等各種空間,解決高溫悶熱、潮濕發霉、廢氣粉塵、封閉缺氧、能耗高昂難題。
DW系列節能風扇特點
1.經濟環保節能
替代傳統高能耗溫度改善設備,比小風扇節能70%,與空調配合使用,更可節約30%以上!
|
|
2.超長可靠壽命設計
超長壽命產品設計,超長質保期,為您節約更多故障維修費用!
|
3.更靜音
低轉速齒輪設計解決了行業噪音問題,您只聽見風吹過的聲音!
|
|
4.超大覆蓋面積
7.3米風扇直徑,25米覆蓋半徑,覆蓋自身直徑6倍大小的空間,1900平米作用面積。
|
5.大風量立體循環
多種組合方式,立體多角度、無死角強化空氣循環流通。
|
|
6.舒適自然降溫
1-3米/秒自然風頻,覆蓋人體全身,蒸發汗液,體感降溫4-7℃。
|
7.通風降溫,消除分層
扇葉反向推送氣流上下循環,充分混合氣流,有效消除溫度分層。
|
|
8.除濕防霉,去煙散塵
巨量氣流帶走室內潮濕空氣、煙塵、粉塵,與室外新風交換,提高倉儲產品完好率,降低機械故障率。
|
產品參數
系列
|
DW系列
|
型號
|
24FT
|
20FT
|
16FT
|
12FT
|
10FT
|
08FT
|
風扇直徑
|
7.3m
|
6.1m
|
4.9m
|
3.6m
|
3.1m
|
2.5m
|
葉片數量
|
5
|
5
|
5
|
5
|
5
|
5
|
最大轉速
|
60rpm
|
70rpm
|
80rpm
|
95rpm
|
117rpm
|
127rpm
|
噪音
|
55db
|
55db
|
55db
|
50db
|
48db
|
45db
|
覆蓋半徑
|
25m
|
22m
|
20m
|
11m
|
9.5m
|
8m
|
作用范圍
|
1963㎡
|
1520㎡
|
1256㎡
|
380㎡
|
283㎡
|
201㎡
|
風量
(m3/min)
|
14130
|
11960
|
9043
|
2736
|
2040
|
1447
|
葉片重量/片
|
7.7kg
|
6.5kg
|
5.3kg
|
4.0kg
|
3.5kg
|
3.0kg
|
整機重量
|
100.8kg
|
94.8kg
|
89kg
|
84.5kg
|
82.4kg
|
79.4kg
|
功率
|
1.5kw/h
|
1.5kw/h
|
1.5kw/h
|
1.1kw/h
|
1.1kw/h
|
1.1kw/h
|
電源參數
|
380v/3ph/50hz 220v/3ph/50hz 220v/1ph/50hz
|
*更多尺寸可定制
核心技術

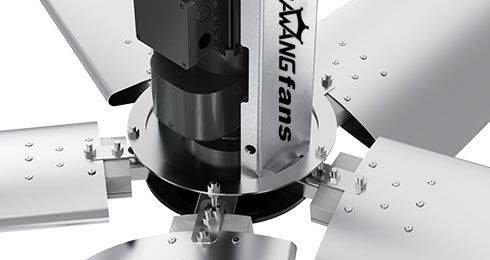

工業風扇定制減速電機,源自德國驅動技術:
①低齒隙裝配工藝和磨齒工藝,噪音更低;
②加強軸承框架結構,梯形出軸結構,加大油封,加強機身結構,安全系數更高;
③通過CCC、CE、UL認證;
④無振動,靜音效率高,免維護。

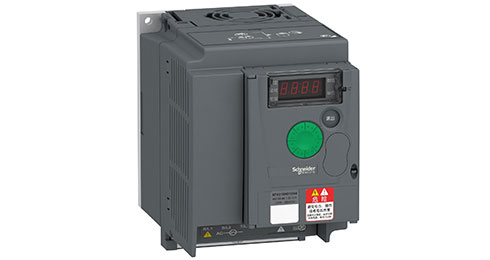

工業大風扇專有配置,施耐德電氣套裝:
①安全保護模塊,遇意外狀況自動切斷輸出;
②適應惡劣環境,有效屏蔽電磁干擾、電網波動、高溫,防護等級IP55;
③通過瑞士SGS公司EMC認證、CCC認證及防漏電測試;
④通過UL、EMC、LVD、RoHS認證。

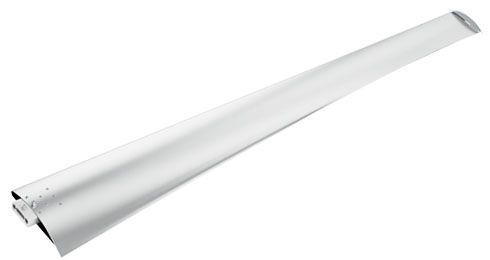

①采用5片1.5mm厚5052航空級鋁板,可承受3噸以上拉力,撞擊不斷裂;
②空氣動力學等弦長理論的變截面流線型扇葉:葉根到葉尖逐漸變窄、變薄至尾部加寬,風阻小、風量更均勻、中部無空洞;
③重量輕:最大尺寸單片重量僅7.7kg,重量輕更安全。

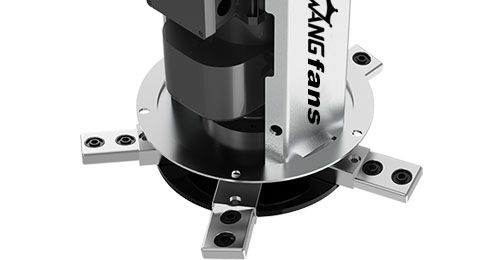

①采用7075航空級鋁材經數控車床加工+CNC精密加工工藝制成,外形保持高度一致,金屬流線完整,保證底盤的機械性能;
②經CNC加工后,底盤精度公差控制在100μm,保證底盤動平衡性。

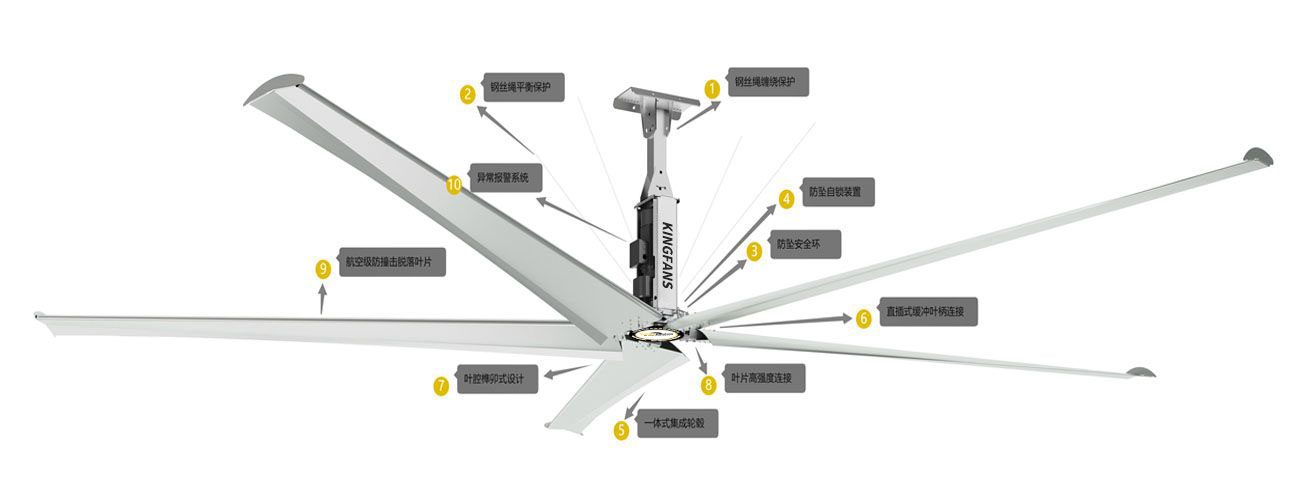

全榫卯連接結構,保證風扇整體安全:
①電機與底盤:通過內錐與外錐緊固連接,即使電機軸松斷,內外錐形成結構性自鎖,防止墜落;
②底盤與葉柄:葉柄與底盤通過掛鉤式榫卯連接,螺栓不受力,保證整體強度;
③葉片與葉柄:通過凹凸榫卯連接,葉片轉動產生的離心力、阻力、浮力傳遞給葉柄底盤,避免葉片承受切割力而斷裂。
安全防護
